消防宁静绳XF494《消防用防坠落装备》2023/2004新旧标准比照解读

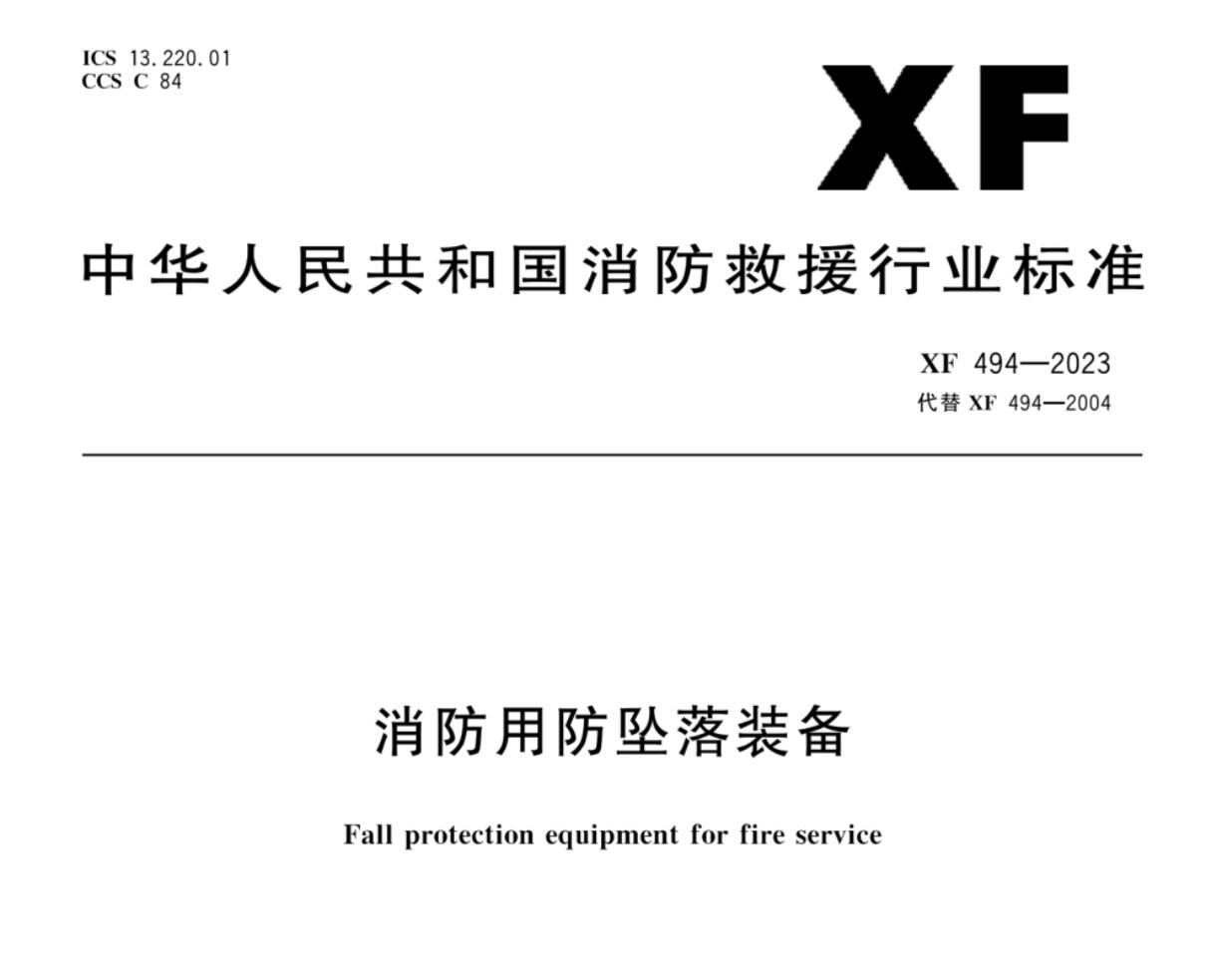

　　新标准：XF 494-2023《消防用防坠落装备》

　　旧标准：XF 494-2004 《消防用防坠落装备》【作废】

　　(一)新标准公布信息

　　1、宣布时间：2023年7月19日宣布，2024年1月19日实施

。

　　2、编写单位：中华人民共和国应急治理部

　　(二)规模内容

　　本文件界定了消防用防坠落装备的术语和界说，并划定了其型号、设计、外观和结构要求、性能要求、试验要领、检验规则、标记、包装、运输和贮存

。本文件适用于消防救援人员在灭火救援或目常训练等通例作业情况下使用的消防用防坠落装备

。

　　界说

　　下降器：让使用者这可沿牢固绳索可控式下降的磨阻式或机械式装置

。

　　抓绳器：一种用于抓握绳索以便承重的辅助器材

。

　　便携式牢固装置：一种能提供可靠牢固点的简易承载装置，如三脚架、悬臂救援支架和牢固点扁带等

。

　　滑轮装置：一种用于改变绳索运动偏向或减小牵拉负载的辅助器材

。

　　轻型消防宁静绳：切合本文件要求的、可用于1.33kN及其以下负荷的装备类型

。类型代号：Q

。

　　通用型消防宁静绳：切合本文件要求的、可用于2.67KN及其以下负荷的装备类型

。类型代号：T

。

　　新标准新增特性代号：

　　G：高温情况承载性能

　　(三)设计、外观和结构要求

　　旧标准：

　　1、应由原纤维制成

。

　　2、应为连续结构，主承重部分应由连续纤维制成

。

　　3、应接纳夹心绳结构

。

　　4、宁静绳外貌应无任何机械损伤现象，整绳粗细均匀、结构一致

。

　　5、宁静绳的长度可由生产厂家凭据用户的要求裁制，不宜小于10m，每根宁静绳的两端应妥善收尾

。宜接纳绳环结构，并用同种质料的细绳扎缝50mm，在扎缝处热封，扎缝处包以裹紧的橡胶或塑料套管

。

　　新标准：

　　1、应为连续结构，主承重部分应由连续纤维制成

。

　　2、应接纳包芯绳结构

。

　　3、外貌不应有任何机械损伤现象，整绳粗细均匀、结构一致

。

　　4、两端应裹以透明套管，不应留有散丝

。其中一端应接纳绳环结构，用细绳扎缝，缝合长度为轻型宁静绳50 mm以上，通用型宁静绳100 mm以上，并在扎缝处热封，外裹透明套管

。

　　5、作为应急逃生自救宁静绳使用时，应具备高温情况承载性能

。

　　(四)性能要求及试验要领

　　旧标准：

　　1、直径：

　　9.5~16.0 mm，轻型宁静绳的直径不小于9.5mm且小于12.5mm，通用型宁静绳不小于12.5mm且不大于16mm，允差为±0.5 mm

。推荐值为8.0 mm、11.0 mm、12.5 mm

。

　　试验要领：

　　①用目测法、手感法及精密度不低于1%的通用量衡具进行判定

。

　　②按GBTT8834-1988(已废止)划定的要领进行丈量——凭据绳缆直径对绳缆施加一定预加张力，在此张力下进行直径丈量

。

　　新标准：

　　1、直径：

　　7.5~16.0 mm，允差为±0.5 mm

。推荐值为8.0mm、11.0 mm、12.5mm

。

　　试验要领：

　　①用目测法、手感法及精密度不低于1%的通用量衡具进行判定

。

　　②在零张力条件下，在绳索除绳环外任选5处位置使用精密度不低于1%的量具对直径进行丈量，取5次丈量的平均值

。

　　2、最小破断强力（新标准XF494-2023）：

　　标准要求：

　　轻型宁静绳最小破断强力应不小于20kN，通用型宁静绳的最小破断强度应不小于40kN

。

　　试验要领：

　　①宁静绳试样两端需用鼓形夹钳夹紧

。鼓形夹钳的直径应不小于100mm

。绳索试样在每个鼓形夹钳上应纠葛三圈以上，且绳索尾端用夹具妥善牢固

。

　　②凭据上述要领进行破断强度测试，拉伸速度为100mm/min

。

　　③宁静绳最小破断强度的盘算要领：5段试样破断强度的平均值减去3倍的标准偏差即为绳索的破断强度

。

　　3、延伸率（新标准XF494-2023）：

　　标准要求：

　　当承重抵达最小破断强度的10%时，延伸率应介于1~10%

。

　　试验要领：

　　①取2.5m长试样装置在实验装置上，施加初始拉力坚持5±0.5 min，在试样上选取两个相隔500±2.5 mm的点进行标识，两点间距离为A

。

　　②将拉力增加至最小破断强度的10±1%再次丈量两件间距离为B，取5次丈量的平均值

。

　　4、耐高温性能（新标准XF494-2023）：

　　标准要求：

　　经204±5℃的耐高温性能试验后，宁静绳不应泛起熔融焦化现象

。

　　试验要领：

　　将试样安排在温度为204±5℃干燥箱内，5min后取出，用目测法判定

。

　　5、高温情况承载性能【新标准的新增项】

　　标准要求：

　　轻型在400+5°C、1.33kN负荷情况下承载300s，在600±5°C、1.33 kN负荷情况下承载45s

。通用型在400+5°C、2.67kN负荷情况下承载300s，在600+5°C、2.67 kN负荷情况下承载45s，均不应泛起断裂现象

。

　　试验规范：

　　①用圆柱式加热炉或其他等效要领对试样中部不小于150mm的绳体进行非接触式加热

。

　　②炉内温度抵达划定值后5s内开始对试样施加1.33kN的拉伸负荷，负荷抵达划定值后开始计时，在划定的承载时间内视察试样是否断裂

。划分在600±5℃和400+5℃情况下对5段试样进行测试，其中任何1段泛起断裂均判定为该项目缺乏格

。

　　6、抗滑移性能（新标准XF494-2023）：

　　标准要求：

　　绳皮(护套)沿绳芯正反两偏向的纵向滑移量应不大于20mm

。

　　试验规范：

　　①取2.25±10m长一端粘合的试样插入到测试设备且伸出200±10mm，松开运动钢板，通过每个运动钢板给试样加载50±0.5N,以 0.5±0.2m/s的速率将试样拉出测试设备，拉出部分长1930±10mm

。

　　②卸载，将运动钢板恢复锁紧位置

。拉住试样短端，将试样缓慢拉回测试设备至初始位置

。

　　③重复4次以上操作,当试样还在测试设备中且运动钢板未卸载时，丈量露出端护套和绳芯的相对滑移量

。

　　7、标记（新标准XF494-2023）：

　　在明显位置应设置永久标记，且至少包括以下内容：

　　①生产者和/或生产企业名称，接纳五种方法之一体现，包括中文全称英文或拼音全称、中文简称、英文或拼音简称、注册商标图案；

　　②产品名称及型号；

　　③生产目期或批号(前六位为生产年、月)；

　　④产品执行标准的代号；

　　⑤执规律则要求标注的其他内容

。

　　8、其他要求（新标准XF494-2023）：

　　①绳芯内应编入一根宽度不小于2mm、贯串全绳的信息条，其上至少应包括生产者和/或生产企业名称，接纳以下两种方法之一体现:中文全称、英文或拼音全称

。

　　②永久性标记应设置在绳索任一端部的透明套管内

。
